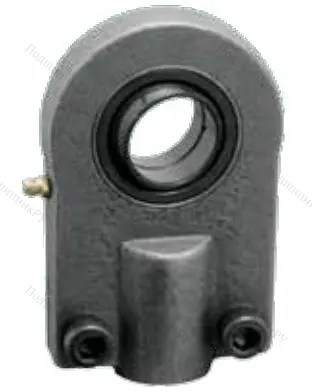

Данные наконечники предназначены для использования с гидравлическими компонентами. Они имеют корпуса специфической конструкции. В их верхней части имеется посадочное отверстие для установки подшипника скольжения сферического типа, изготовленного согласно положениям норматива, DIN 12240-1-1999 (ISO).

Реализованная пара трения, сталь – сталь.

В основании корпуса наконечника (стержне) предусмотрено отверстие с внутренней резьбой, выполненной согласно нормативу DIN 24555. После установки по месту резьба блокируется специальными устройствами, конструктивно предусмотренными на стержне.

Корпус изготавливается из кованой стали марки С45N.

Встроенный подшипник является обслуживаемым, и требует периодического смазывания. Для этого на корпусе наконечника выполнена специальная смазочная маслёнка.

Изделия применяются для установки на концевой части поршневого штока гидроцилиндра в системах с рабочими давлениями, не превышающими 160 бар (Основание, требование норматива 6020/II (ISO), либо для присоединения пневматических (гидравлических) цилиндров к иным конструктивным узлам.

Использование шарнирных наконечников данной серии позволяет обеспечить перемещение сопрягаемой детали относительно вала по криволинейным траекториям одновременно в трёх плоскостях.

Наши заказчики могут подобрать нужное изделие по требуемым эксплуатационным характеристикам и геометрическим размерам.
